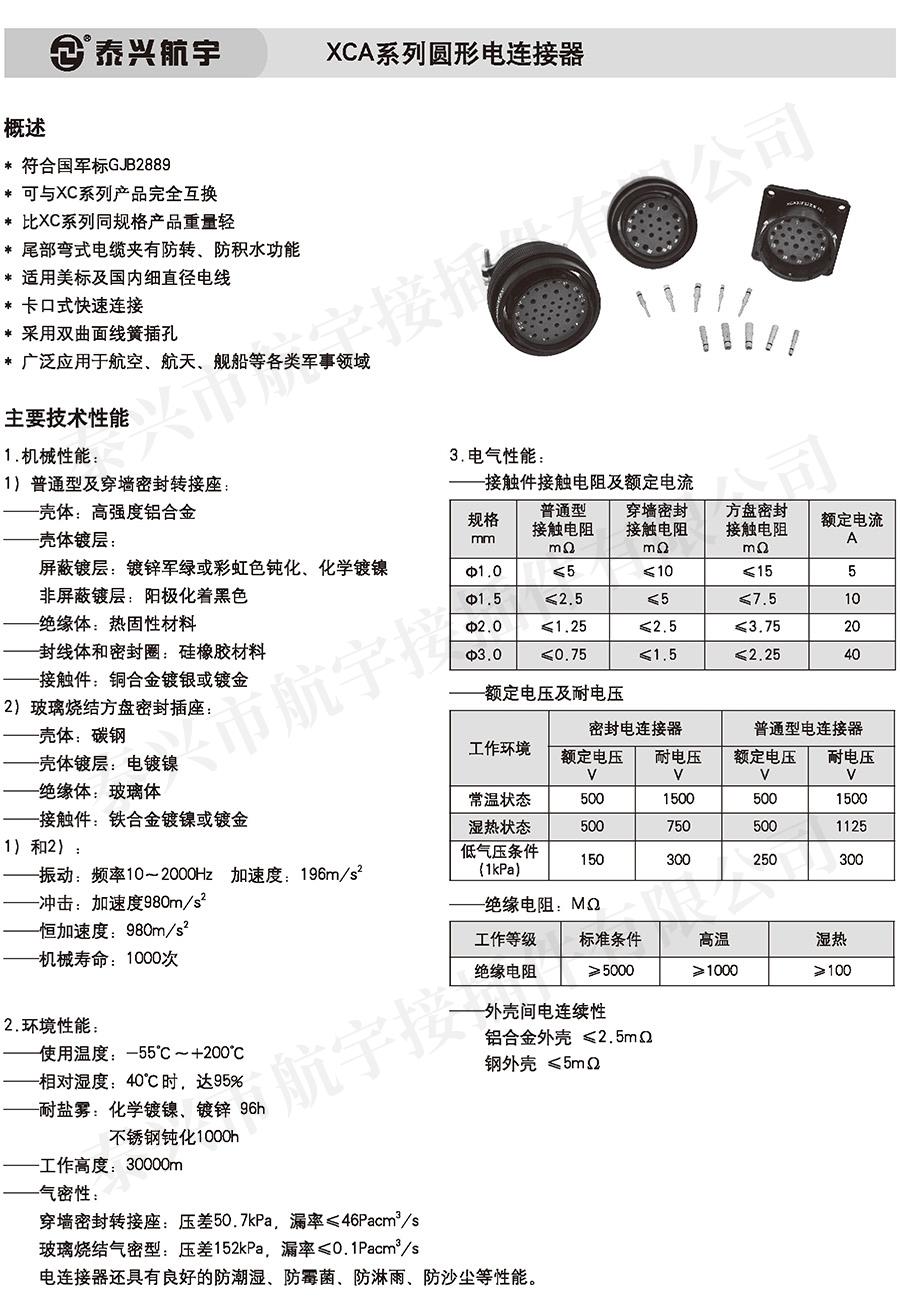

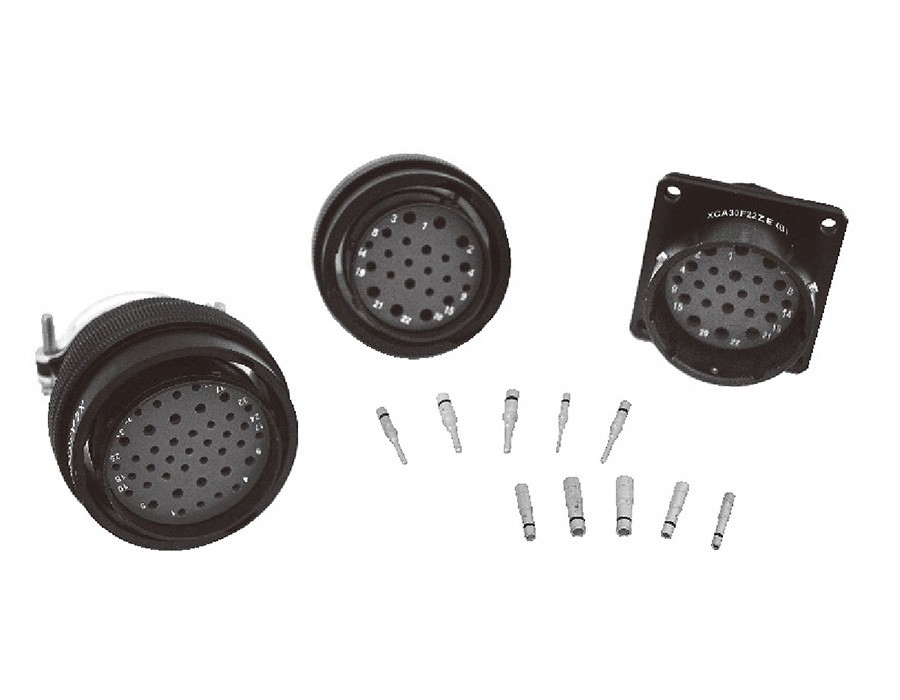

XCA系列圓形電連接器 概述

*符合國軍標GJB2889

*可與XC系列產品完全互換比XC系列同規格產品重量輕

*尾部彎式電纜夾有防轉、防積水功能

*適用美標及國內細直徑電線

*卡口式快速連接

*采用雙曲面線簧插孔

*廣泛應用于航空、航天、艦船等各類軍事領域

XCA系列圓形電連接器 主要技術性能

1.機械性能:

1）普通型及穿墻密封轉接座;

——?dú)んw:高強度鋁合金

——殼體鍍層:

屏蔽鍍層:鍍鋅軍綠或彩虹色鈍化、化學鍍鎳非屏蔽鍍層:陽極化著黑色

——絕緣體:熱固性材料

封線體和密封圈:硅橡膠材料-接觸件:銅合金鍍銀或鍍金2)玻璃燒結方盤密封插座:

——殼體:碳鋼

——殼體鍍層:電鍍鎳

——絕緣體:玻璃體

——接觸件:鐵合金鍍鎳或鍍金

1)和2〉:

——振動:頻率10~一2000Hz加速度:196m/s²

——沖擊:加速度980m/s²

——恒加速度:980m /s²

——機械壽命:1000次

2.環境性能:

——使用溫度:一55"℃ ~+200c

——相對濕度:40℃時．達956

——耐鹽霧:化學鍍鎳、鍍鋅96h 、 不銹鋼鈍化1000h

——工作高度:30000m

——?dú)饷苄?

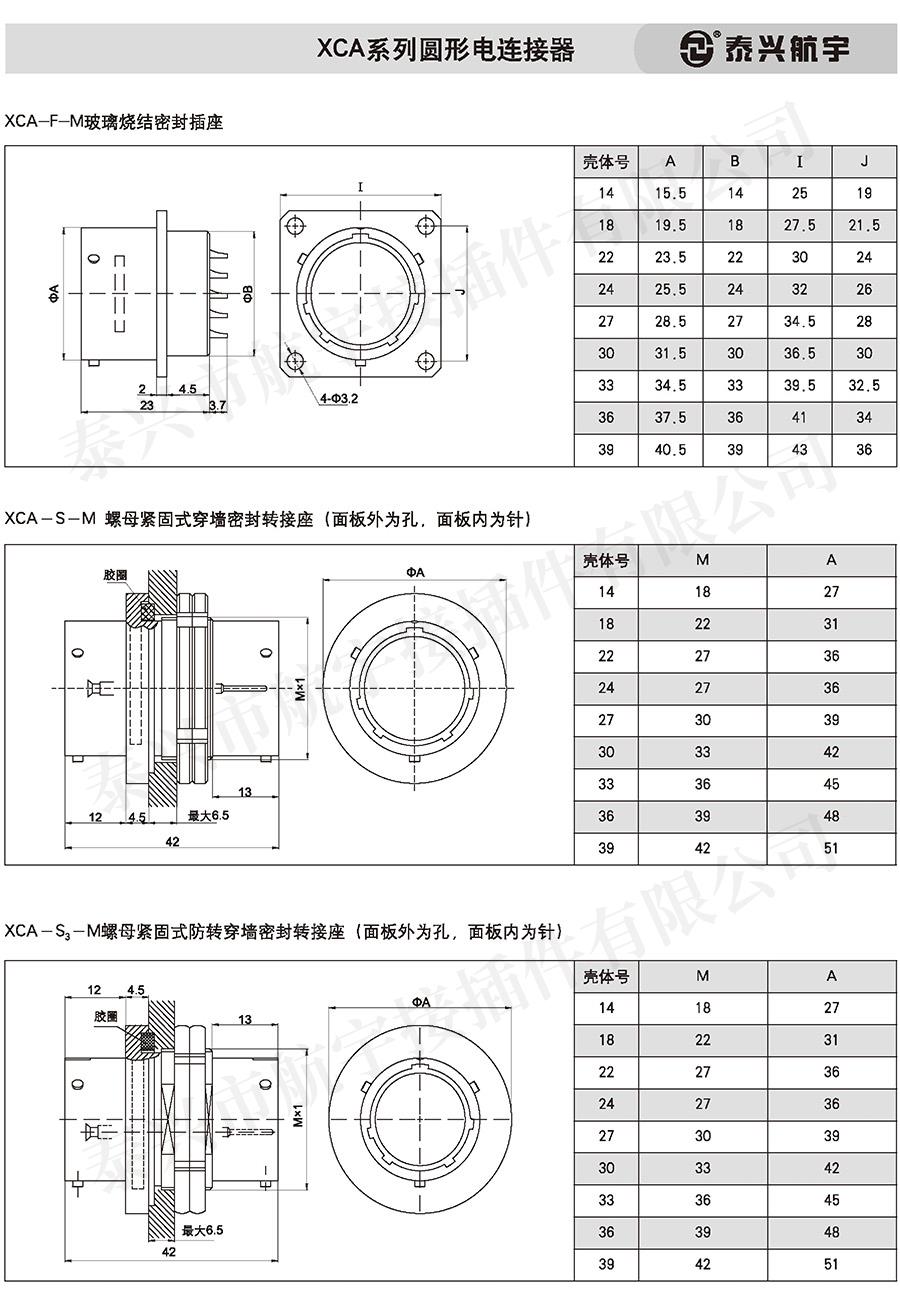

穿墻密封轉接座:壓差50.7kPa，漏率≤46Pacm³/s

玻璃燒結氣密型:壓差152kPa，漏率≤0.1Pacm³/s

電連接器還具有良好的防潮濕、防霉菌、防淋雨、防沙塵等性能。
